多缸液壓圓錐破碎機簡介

多缸液壓圓錐破碎機是我公司引進德國新技術而開發的具有高性能的高能圓錐破碎機，將更高的轉速與沖程結合，使破碎機的額定功率和通過能力大大提升，具有更高的破碎能力和破碎效率；

在各種花崗巖、玄武巖等中硬以上巖石的中碎、細碎、超細碎作業中得到了廣泛應用，是當今礦山建筑行業替代彈簧圓錐破碎機和取代一般液壓圓錐破碎機的全新產品，是大型石料廠和礦業破碎的理想設備。

產品展示

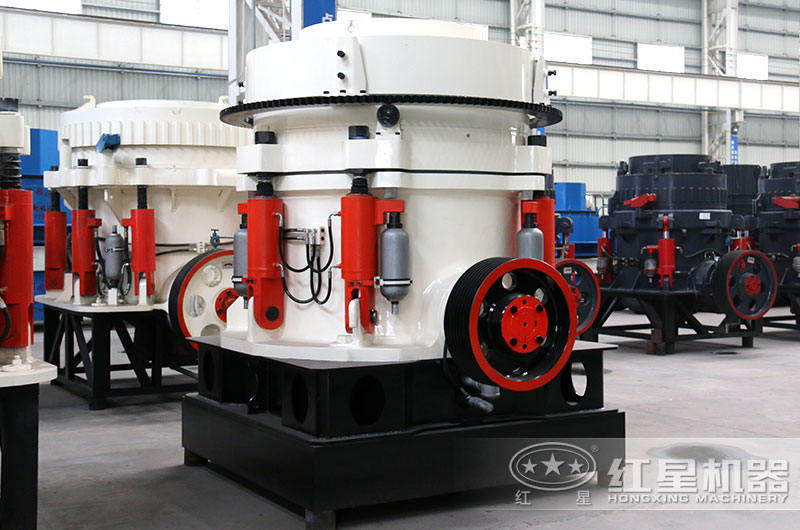

多缸液壓圓錐破碎機設備

多缸液壓圓錐破，破碎比大、智能化強

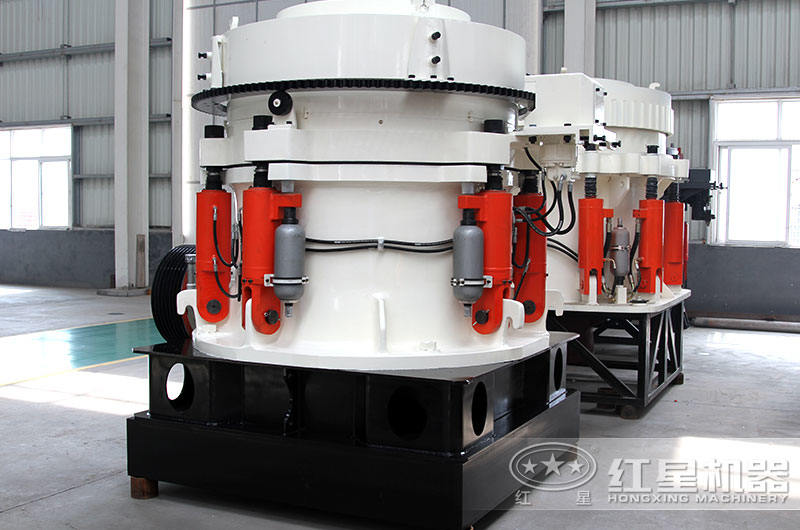

多缸液壓圓錐破碎機圖片

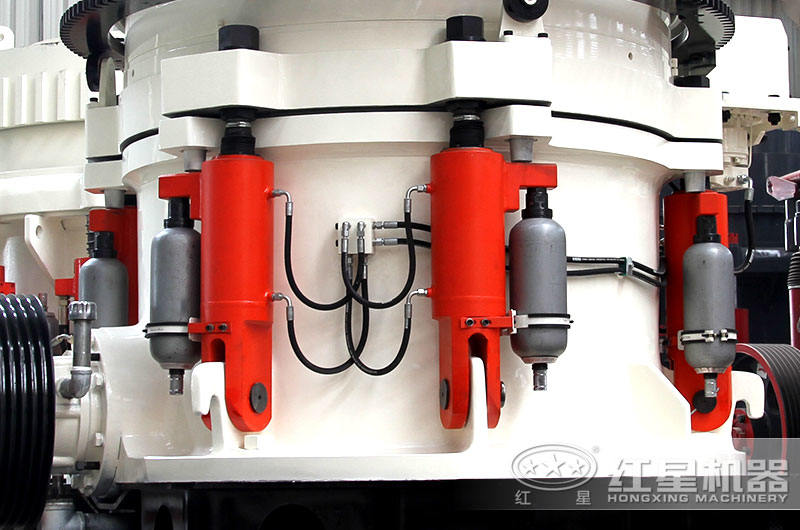

多缸液壓圓錐破細節展示

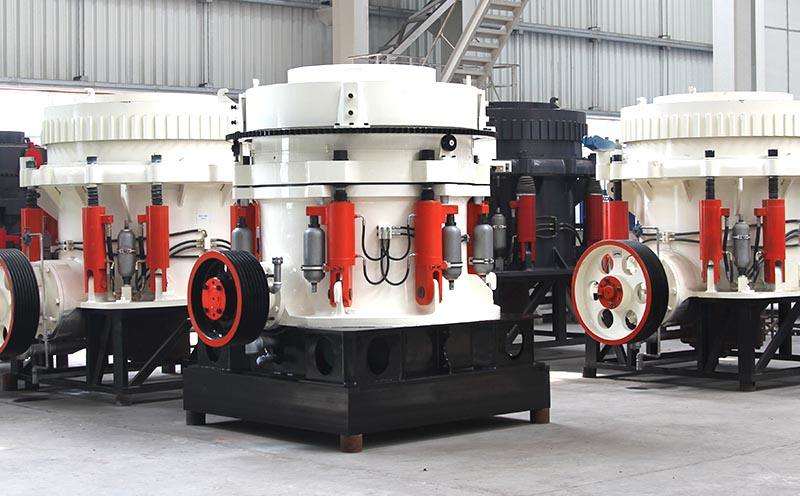

多缸液壓圓錐破碎機

各種規格型號齊全，歡迎選購

性能優勢

1、生產能力大：破碎能力強、生產效率高、產量高、成品粒度均勻。工作可靠、運行成本低，易損件消耗少。

2、自動化程度高：液壓保護及液壓清腔、自動化程度高、減少停機時間，提高了工作效率。

3、成品粒型好：采用層壓破碎原理，成品粒形優異，級配合理。經過破碎的產品呈立方體狀，針片狀含量低，無內裂縫，搞壓強度高。

4、磨損少、壽命長：設備維護保養簡便，易損件彩用目前國內新高強耐磨材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益。破碎設備不斷的更新與研發，延長了易損件，使用壽命長，容易保養與維修。

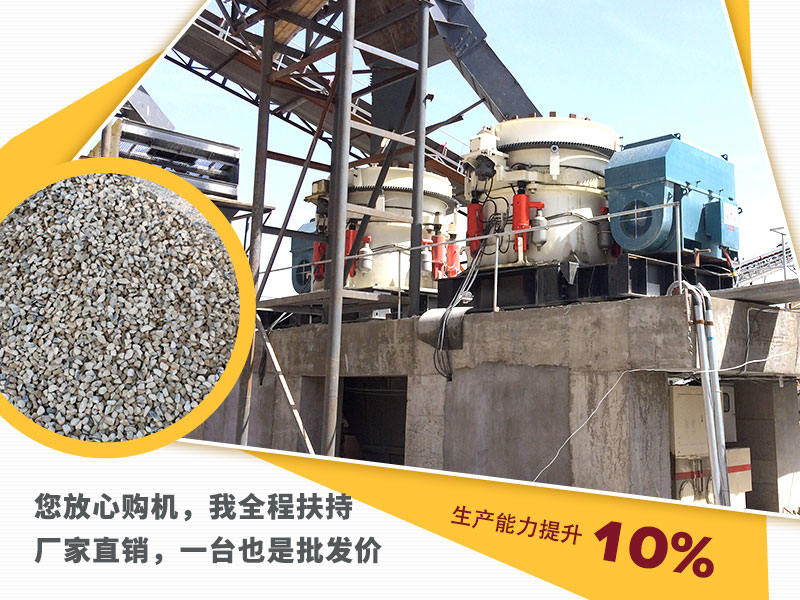

多缸液壓圓錐破碎機生產現場

多缸液壓圓錐破調試運行現場

工作原理

在工作時通過電動機的旋轉帶動帶輪或聯軸器、傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動，在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用。液壓保險系統能在機器發生過鐵故障或者悶車現象時通過液壓將支撐套和定錐部排除出故障物，在起到很好的保險作用的同時大大的降低了維修率。

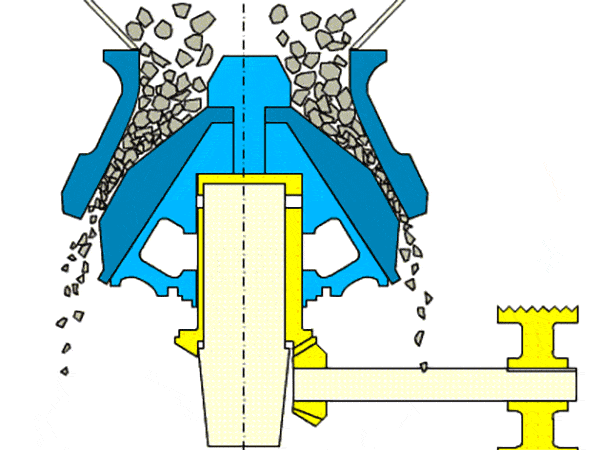

多缸液壓圓錐破碎機工作原理圖

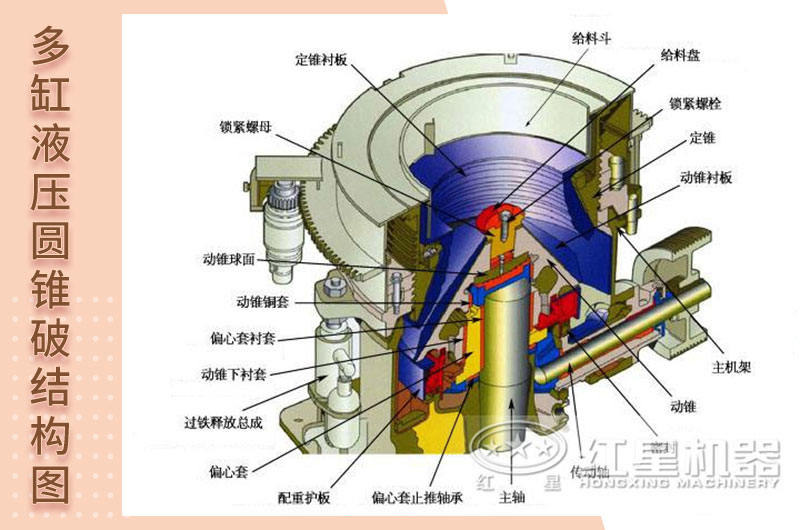

內部結構圖

多缸液壓圓錐破結構比較復雜，主要包括機架、傳動部件、偏心套、碗形軸承架、破碎圓錐、支承套、調整套、保險缸、潤滑液壓部、電控部等，支承套、調整套、保險缸和電控部等是圓錐破碎機智能控制的主要研究對象。

多缸液壓圓錐破碎機結構示意圖

設備主要由主軸、傳動軸、動錐、定錐等部件組成

技術參數

型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力（t/h） 電機功率 主機重量
HPM200 C1 900 185 145 22~38 160~250 160 10
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 18
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 77 60 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 25
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 34
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 69
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同
